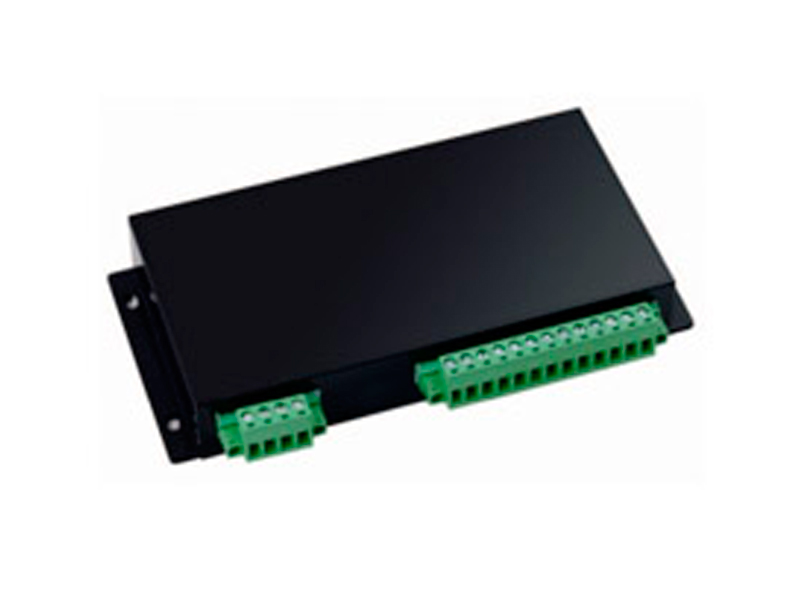

电池充电模块WBC系列(120W48V)

是我公司设计生产的充电式模块电源，该电源具有体积小，转换效率高，性能稳定，原副边隔离，隔离强度高的优点;本产品采用金属外壳模块化封装，抗干扰能力强......

在线咨询

400-888-5391

产品详情

　　48V WBC120-2D48D / WBC120-1D48D

　　1电池充电电源系列代号;

　　2输出最大功率;

　　3输入电压代号，1为110V,2为220V;

　　4输出路数，S单路，D双路，T三路，Q四路;

　　5输出电压标称值;

　　6功能系列代号;

　　一.性能特点

　　本系列模块是我公司设计生产的充电式模块电源，该电源具有体积小，转换效率高，性能稳定，原副边隔离，隔离强度高的优点;本产品采用金属外壳模块化封装，抗干扰能力强;输入、输出端为接线端子形式便于连接;本产品电网适应能力强，可在较宽输入电压范围内工作;本产品具有输出短路保护功能，具有过热保护功能。另外，本产品具有充电功能，可对外接的电池充电，在交流断电时电池可不间断的对负载供电，具有防止电池过放电的保护功能;具有电池充、放电状态显示，电池活化功能，手动或通过外部信号自动对电池进行活化维护。

　　二.技术指标

技术参数	测试条件	最小	典型	最大	单位
输入参数	WBC120-2D48D	165	220	265	Vac
	WBC120-1D48D	85	110	135	Vac
	输入频率	40	50	60	Hz
输出电压Vo	Vi=165~265Vac,Io=0~1A	42.0	48.0	54.0	V
输出电流Io	Vi=165~265Vac	0	1.0	2.5	A
纹波噪声	DC~20MHz,Vi=165~265Vac	--	--	400	mVp-p
电压调整率	Vi=165~265Vac,Io=1A	--	--	0.5	%
负载调整率	Vi=220Vac,Io=0~1A	--	--	1.0	%
效率	Vi=220Vac,Io=1A	80	84	--	%
电池浮充电压	Vi=165~265Vac,Io=2A,IB=0.01A	53.0	54.0	54.5	V
电池充电电流	Vi=165~265Vac,Io=1A	0.45	0.50	0.55	A
电池输出电流	Vi断电或电源保护	--	10	15	A
电池放电关断点	Io=1A	41.5	42	42.5	V
电池活化完成点	--	43.5	44.0	44.5	V
电池欠压告警点	--	43.5	44.0	44.5	V
技术参数	测试条件	最小	典型	最大	单位
电池放电回路内阻	--	--	0.5	--	Ω
活化触点接触时间	自动活化时	--	0.5	1.0	S
电源过热保护	--	100	105	110	℃
输出短路保护	关断电源输出，自动重启动	--	--	--	--
绝缘电阻	500V兆欧表	50	--	--	MΩ
介质强度	漏电流5mA,1Min无击穿及闪格	2000	2500	3000	Vac
EMC	符合DL/T721-2000标准	--	--	--	--
工作环境温度	--	-40	--	70	℃
储存温度	--	-50	--	85	℃
相对温度	40+℃	0	--	90	%
大气压力	--	85	--	110	Kpa
平均无故障时间	室温条件下	80000	--	--	h
外型尺寸	1687926				mm

　　三.机械图及管脚说明

管脚	功能	定义	管脚	功能	定义
1	ACL	交流输入L相	8	H+	自动活化接点正
2	FG	保护接地	9	H-	自动活化接点负
3	ACN	交流输入N相	10	V+	负载输出正
4	AO	电池活化状态信号输出	11	V-	负载输出负
5	BR	交流失电告警信号输出	12	B-	电池接入负
6	BL	电池欠压告警信号输出	13	B+	电池接入正
7	VC	告警输入正

　　注:外形尺寸168mm(长)* 79mm(宽)*26mm(高)，公差等级为±0.5mm。

　　四.使用说明

　　1电源提示灯

　　活化，黄色，电池活化指示，电池活化时亮，否则熄灭;

　　充电，绿色，电池充电指示，交流有电电池充电时亮，交流失电或电池活化时熄灭;

　　放电，红色，电池放电指示，交流失电电池放电是时亮，电池活化时亮，电池充电及电池放电结束时熄灭。

　　2按键功能

　　活化ON，轻触式按键，电池活化手动启动;

　　活化OFF，轻触式按键，电池活化手动退出;

　　电池ON，轻触式按键，电池手动投入;

　　电池OFF,轻触式按键，电池手动退出;

　　3按键的使用

　　(1)活化按键，按一下活化ON键则电源进入电池活化状态，此时活化、放电指示灯亮，电池对负载放电，可手动按一下活化OFF键退出电池活化，否则电源自动完成电池活化。

　　注意：活化键在电源没有接电池或电池电压低于活化完成点时不起作用。

　　(2)电池按键，在工程调试中还没有交流输入时，按一下电池ON键，则电池投入为负载供电，此时放电指示灯亮，可手动按电池OFF键 2 秒后切断电池，或电池放电到欠压关断点后自动断电池;按住电池ON键可以在电池电压低于欠压关断点时，应急强制电池对负载输出。

　　注意：在交流有电时电池键不起作用;强制输出时间不宜过长，以免损坏电池。

　　4电源的使用

　　(1)参见本说明机械图及管脚说明正确连接，本电源适用于4-14Ah铅酸电池或胶体免维护电池进行充电。

　　(2)本电源在输入交流电后即可工作，电源本身对负载输出电流，同时为电池进行恒流恒压充电，当电池充电完成后，电源自动转为浮充电状态，此时电源提供浮充电压及电流补充电池的正常自放电;

　　(3)当交流断电时，电池不间断为负载供电，0切换时间，当电池放电至欠压告警点时，输出电池欠压告警信号，当电池放电低于欠压保护点时，电源关闭负载输出;

　　(4)当负载需要较大电流，起出电源提供的最大电流时，电源自身保护关断，负载电流完全由电池提供，当负载电流小于电源提供的最大电流时，电源自动启动工作;

　　(5)电池活化，当电池长时间处于浮充电状态，应对电池进行活化以免电池极板钝化，活化可以由外部CPU控制的继电器把电源的活化端子H+、H-短接一次(不小于0.5秒但端子不应长时间短接，否则电源将失去自动功能)电源进入活化状态，电源关闭输出，电池放电，当电池放电至活化完成点时，电源启动工作向负载供电并为电池充电;活化也可以由电源板面按键手动进入，按键手动退出，或手动进入自动退出。

　　5告警端子的使用

　　告警输出端子为电子结点，需在VC端输入+5V~+24V直流电压，在告警时告警结点导通或截止，告警结点带载能力为0~5mA,告警结点压降为0.1~0.5V。告警结点对电源输入、输出、机壳、保护、地绝缘强度为2000Vac电压，绝缘电阻不小于100MΩ。

告警结点	告警信号名称	正常（或非活化）时状态	告警（或活化）时状态
VC	告警电源输入端	--	--
BL	电池欠压告警	通	断
BR	交流断电告警	通	断
AO	电池活化	断	通

　　6电池的使用

　　本电源可配4~14AH铅酸电池或胶体免维护电池，电池接在电源的电池端子(B+、B-)上，负荷电流小于15A时，负载接在电源输出端子上，非经常性负荷最大电流超过15A时，可直接接在电池上，此时电源的电池放电保护功能失效。电池的均衡充电时间：(此充电时间为大约时间，只做参考，根据不同的电池充电时间会有不同)

电池容量（AH）	4	6	8	10	12	14
充电时间(小时)	7	10	15	18	22	26

　　五.使用注意事项

　　1、输出请选用截面积大于1.5mm2　　的导线，输入端应加装3A/250Vac(5A/250Vac)保险。

　　2、请按图正确接线，切勿接反，否则将造成电源永久性损坏!

　　3、本产品不具备输入过压保护功能，输入电压不得超过指标极限值。

　　4、为了进一步降低输出纹波噪声，用户可在输出端并连10~470uf电解电容和1uf独石电容。

　　5、本产品输出不允许并联工作

　　6、本机的FG端与外壳隔离，FG端应接入大地，以增加抗干扰能力。

　　7、本电源工作时外壳较热，最大可达100℃，请在电源周围保留一定的缝隙保持空气流动利于散热，对温度敏感的装置尽量远离电源。
