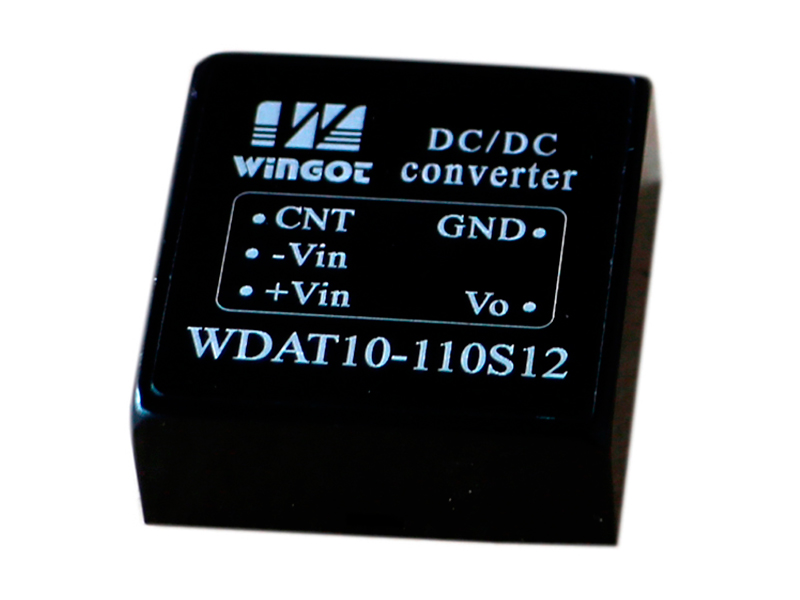

产品性能
|
输入电压 Vdc |
2:1或4:1 |
|
遥控特性 |
遥控端接-Vin或低电平，禁止输出 |
|
遥控端悬空或接高电平，正常工作 |
|
|
输出电压精度 % |
±1 |
|
负载调整率 % |
±0.5 |
|
电压调整率 % |
±0.2 |
|
动态响应 |
±4%Vo/400us |
|
纹波/噪声（mV） |
Vo≤5Vdc：50 |
|
Vo=48Vdc：200 |
|
|
Other：100 |
|
|
工作壳温 |
-40℃ - +100℃ |
|
开关频率KHz |
300 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出：1500Vdc（Vin：24Vdc） |
|
输入-输出：2250Vdc（Vin：110Vdc） |
|
|
输入-壳：1500Vdc（Vin：24Vdc） |
|
|
输入-壳：2250Vdc（Vin：110Vdc） |
|
|
输出与壳：500Vdc |
|
|
MTBF |
3×105 |
|
安规要求 |
GB 9254-2008 |
产品选型
|
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率% |
容性能力UF |
|
WDAT10-24S5 |
18-36 |
5.05 |
2 |
83 |
2200 |
|
WDAT10-24S12 |
12 |
0.83 |
86 |
470 |
|
|
WDAT10-24S15 |
15 |
0.67 |
86 |
470 |
|
|
WDAT10-24S24 |
24 |
0.42 |
88 |
220 |
|
|
WDAT10-24S48 |
48 |
0.21 |
86 |
47 |
|
|
WDAT10-110S5 |
66-160 |
5.05 |
2 |
83 |
2200 |
|
WDAT10-110S12 |
12 |
0.83 |
86 |
470 |
|
|
WDAT10-110S15 |
15 |
0.67 |
86 |
470 |
|
|
WDAT10-110S24 |
24 |
0.42 |
87 |
220 |
|
|
WDAT10-110S48 |
48 |
0.21 |
86 |
47 |
|
|
WDAT15-24S5 |
18-36 |
5.05 |
3 |
87 |
2200 |
|
WDAT15-24S12 |
12 |
1.25 |
89 |
1000 |
|
|
WDAT15-24S15 |
15 |
1 |
90 |
1000 |
|
|
WDAT15-110S24 |
24 |
0.625 |
90 |
470 |
|
|
WDAT15-110S48 |
48 |
0.31 |
88 |
220 |
|
|
WDAT15-110S5 |
66-160 |
5.05 |
3 |
87 |
2200 |
|
WDAT15-110S12 |
12 |
1.25 |
89 |
1000 |
|
|
WDAT15-110S15 |
15 |
1 |
90 |
1000 |
|
|
WDAT15-110S24 |
24 |
0.625 |
90 |
470 |
|
|
WDAT15-110S48 |
48 |
0.31 |
88 |
220 |
注1：此系列有两倍电压输入和四倍电压输入可选，尾缀加W表示宽压输入。
注2：满足安规要求需要外围电路，详见产品单页说明书。

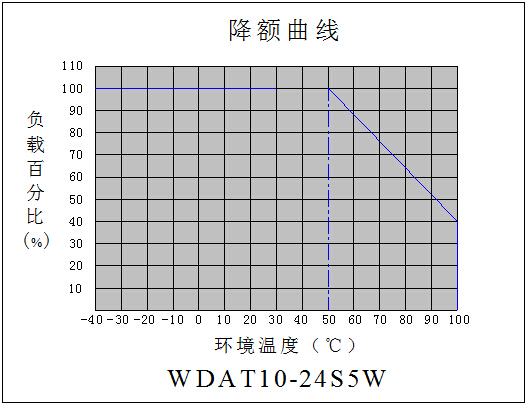

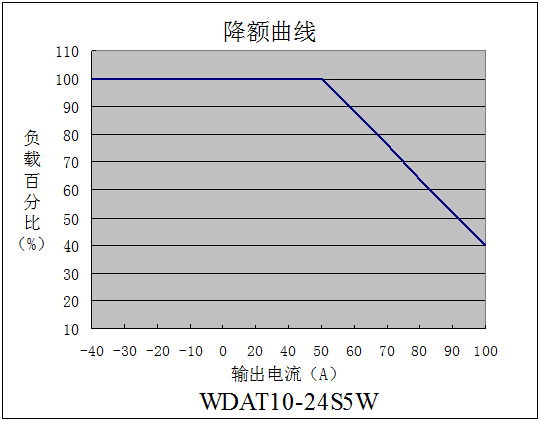

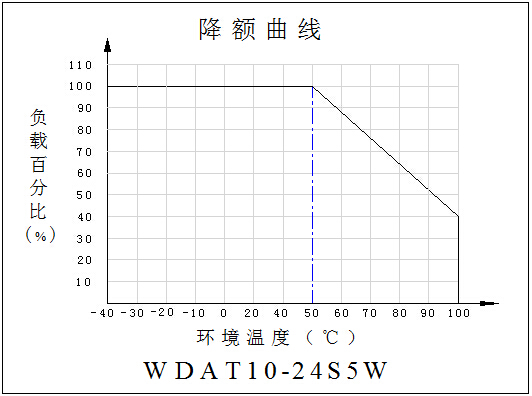

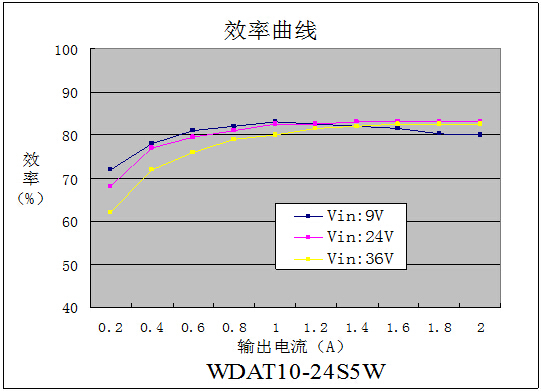

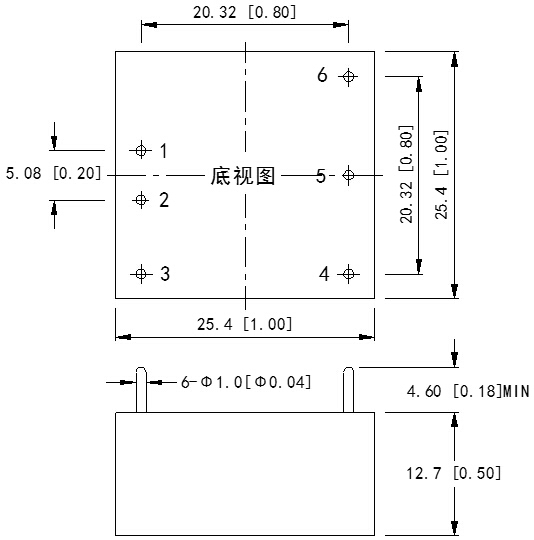

外形尺寸
管脚定义
|
管脚 |
功能 |
描述 |
备注 |
|
1 |
+Vin |
输入正 |
--- |
|
2 |
-Vin |
输入负 |
--- |
|
3 |
CNT |
遥控端 |
--- |
|
4 |
-Vo |
输出负 |
--- |
|
5 |
NP |
无此管脚 |
10W |
|
TRIM |
输出调节端 |
15W |
|
|
6 |
+Vo |
输出正 |
--- |
