AC-DC模块电源,DC-DC模块电源,国防电子应用电源,轨道交通应用电源
全国咨询热线：400-888-5391
产品中心
应用领域
◆ 轨道交通系统 ◆ 轨道交通通信 ◆ 数据互换 ◆ 电力系统
产品性能
|
输入电压 Vdc |
2：1或4：1 |
|
遥控特性 |
遥控端接-Vin或低电平， |
|
遥控端悬空或接高电平，正常工作 |
|
|
输出电压精度 % |
±1 |
|
电压调节 %Vo1 |
±10 |
|
负载调整率 % |
±0.5 |
|
电压调整率 % |
±0.2 |
|
动态响应 |
±4%Vo/400us |
|
纹波/噪声（mV） |
Vo≤5Vdc：50 |
|
Vo≥48Vdc：200 |
|
|
Other：100 |
|
|
工作壳温 |
-40℃ - +100℃ |
|
开关频率KHz |
300 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出：1500Vdc（Vin：24Vdc） |
|
输入-输出：2250Vdc（Vin：110Vdc） |
|
|
输入-壳：1500Vdc（Vin：24Vdc） |
|
|
输入-壳：2250Vdc（Vin：110Vdc） |
|
|
输出与壳：500Vdc |
|
|
MTBF |
3×105 |
|
安规要求 |
GB 9254-2008 |
产品选型
|
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率% |
容性能力UF |
|
WDT50-24S5 |
18-36 |
5.05 |
10 |
88 |
10000 |
|
WDT50-24S12 |
12 |
4.17 |
88 |
1000 |
|
|
WDT50-24S24 |
24 |
2.08 |
89 |
470 |
|
|
WDT50-24S48 |
48 |
1.04 |
89 |
470 |
|
|
WDT50-48S5 |
36-75 |
5.05 |
10 |
88 |
10000 |
|
WDT50-48S12 |
12 |
4.17 |
88 |
1000 |
|
|
WDT50-48S24 |
24 |
2.08 |
89 |
470 |
|
|
WDT50-48S48 |
48 |
1.04 |
89 |
470 |
|
|
WDT50-110S5 |
66-160 |
5.05 |
10 |
88 |
10000 |
|
WDT50-110S12 |
12 |
4.17 |
88 |
1000 |
|
|
WDT50-110S24 |
24 |
2.08 |
89 |
470 |
|
|
WDT50-110S48 |
48 |
1.04 |
89 |
220 |
注1：此系列有两倍电压输入和四倍电压输入可选，尾缀加W表示宽压输入。
注2：满足安规需要外围电路，详见产品单页说明书。

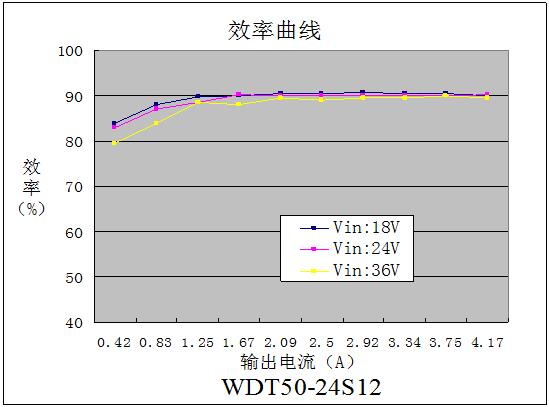

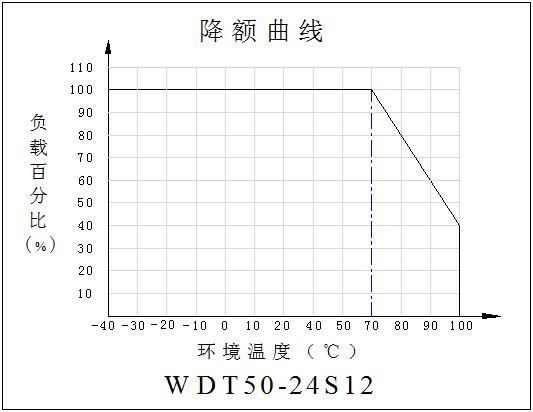

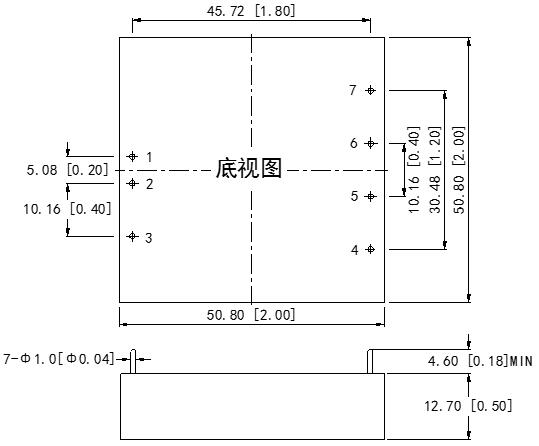

外形尺寸
管脚定义
|
管脚 |
功能 |
描述 |
|
1 |
+Vin |
输入正 |
|
2 |
-Vin |
输入负 |
|
3 |
CNT |
遥控端 |
|
4 |
TRIM |
输出调节端 |
|
5 |
-Vo |
输出负 |
|
6 |
+Vo |
输出正 |
|
7 |
NP |
无此管脚 |
