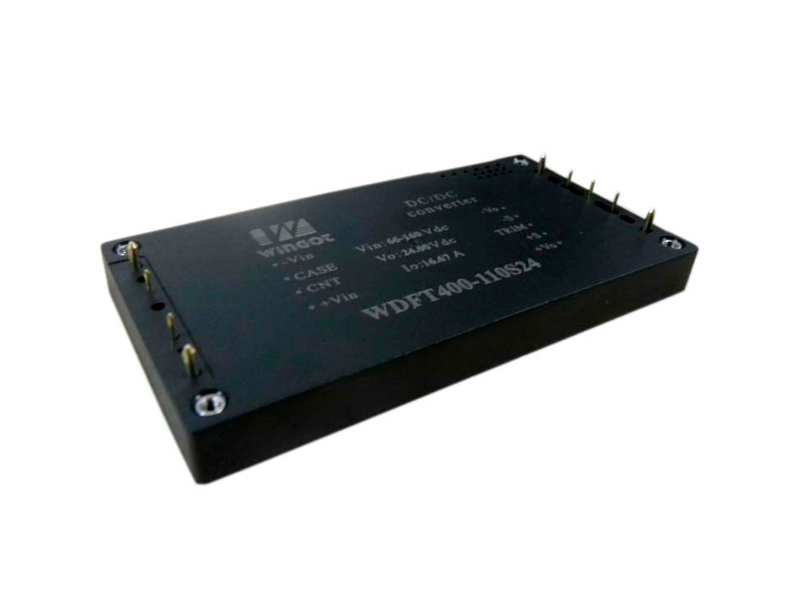

◆ 轨道交通系统 ◆ 轨道交通通信 ◆ 数据互换 ◆ 电力系统
产品性能
|
输入电压 Vdc |
2：1 |
|
遥控特性 |
遥控端接-Vin或低电平，禁止输出 |
|
遥控端悬空或接高电平，正常工作 |
|
|
遥控特性 |
遥控端接-Vin或低电平，正常工作 |
|
遥控端悬空或接高电平，禁止输出 |
|
|
输出电压精度 % |
±1 |
|
电压调节 %Vo |
±10 |
|
负载调整率 % |
±0.5 |
|
电压调整率 % |
±0.2 |
|
动态响应 |
±4%Vo/400us |
|
纹波/噪声（mV） |
12Vdc≤Vo≤24Vdc：150 |
|
Vo＞24Vdc：300 |
|
|

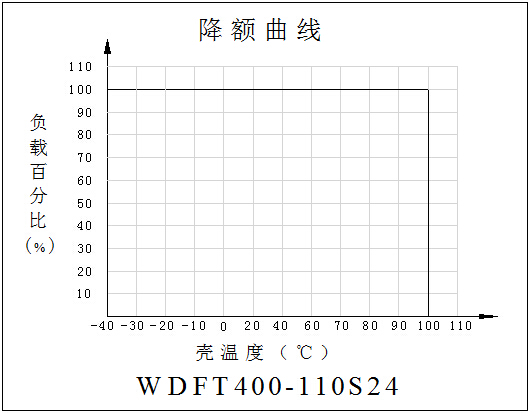

工作壳温 |
-40℃ - +100℃ |
|
开关频率KHz |
300 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出：1500Vdc（Vin：24Vdc） |
|
输入-输出：2250Vdc（Vin：110Vdc） |
|
|
输入-壳：1500Vdc（Vin：24Vdc） |
|
|
输入-壳：2250Vdc（Vin：110Vdc） |
|
|
输出-壳：500Vdc |
|
|
MTBF |
3×105 |
|
安规要求 |
GB 9254-2008 |
产品选型
|
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率 % |
容性能力UF |
|
WDFT300-24S5 |
18-36 |
5.05 |
60 |
85 |
10000 |
|
WDFT300-24S12 |
12 |
25 |
88 |
2200 |
|
|
WDFT300-24S24 |
24 |
12 |
88 |
1000 |
|
|
WDFT300-24S28 |
28 |
11 |
90 |
1000 |
|
|
WDFT300-24S48 |
48 |
6.25 |
89 |
470 |
|
|
WDFT300-110S5 |
66-160 |
5.05 |
60 |
85 |
10000 |
|
WDFT300-110S12 |
12 |
25 |
88 |
2200 |
|
|
WDFT300-110S24 |
24 |
12 |
89 |
1000 |
|
|
WDFT300-110S28 |
28 |
11 |
89 |
1000 |
|
|
WDFT300-110S48 |
48 |
6.25 |
88 |
470 |
|
|
WDFT400-24S5 |
18-36 |
5.05 |
80 |
85 |
10000 |
|
WDFT400-24S12 |
12 |
33.3 |
88 |
2200 |
|
|
WDFT400-24S24 |
24 |
16.6 |
89 |
1000 |
|
|
WDFT400-24S28 |
28 |
14.3 |
89 |
1000 |
|
|
WDFT400-24S48 |
48 |
8.33 |
88 |
470 |
|
|
WDFT400-110S5 |
66-160 |
5.05 |
80 |
85 |
10000 |
|
WDFT400-110S12 |
12 |
33.3 |
88 |
2200 |
|
|

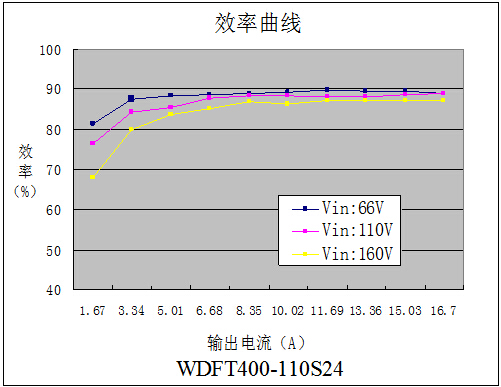

WDFT400-110S24 |
24 |
16.6 |
88 |
1000 |
|
|
WDFT400-110S28 |
28 |
14.3 |
89 |
1000 |
|
|
WDFT400-110S48 |
48 |
8.33 |
88 |
470 |
注1：除特殊指定外，所有参数测试条件为：标称输入电压、纯阻性标称负载和25°C室温环境。
注2：输出电压调节有正逻辑，负逻辑之分，具体参数详见产品指标书。
注3：满足安规要求需要外围电路，详见产品单页说明书。
外形尺寸

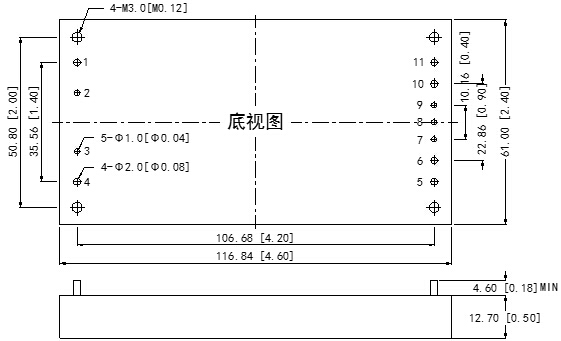

Vo≤5V外形尺寸

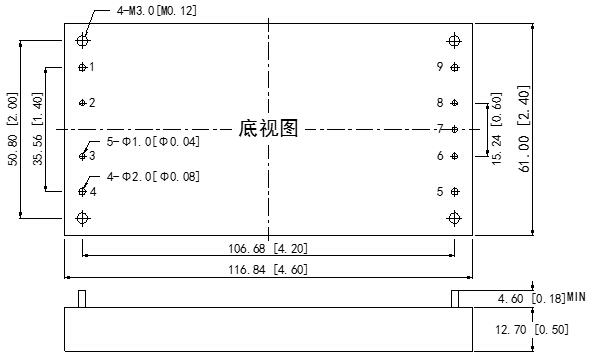

Vo＞5V外形尺寸
管脚定义
|
Vo≤5V |
管脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
描述 |
输入负 |
接壳端 |
遥控端 |
输入正 |
输出正 |
输出正 |
正补偿 |
输出调节端 |
负补偿 |
输出负 |
输出负 |
|
|
Vo＞5V |
管脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
|
描述 |
输入负 |
接壳端 |
遥控端 |
输入正 |
输出正 |
正补偿 |
输出调节端 |
负补偿 |
输出负 |
|
|
