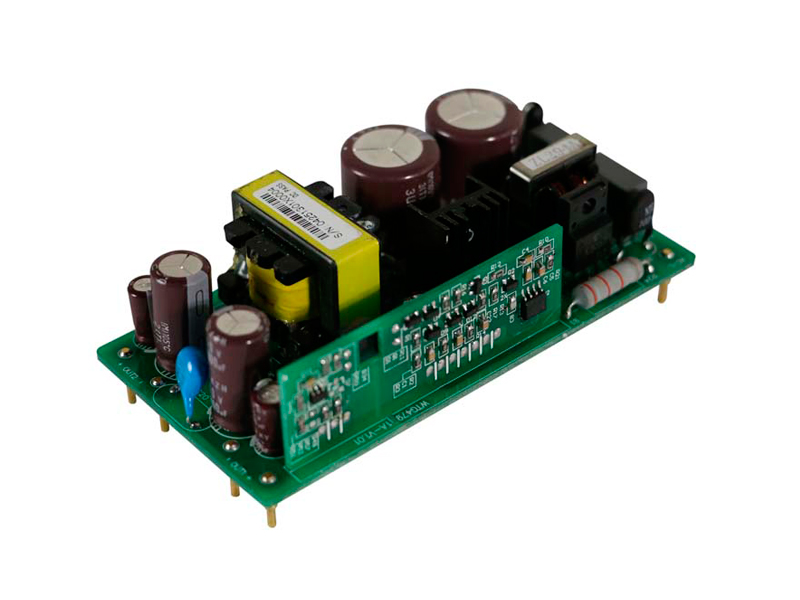

低压集中器WDLK15-30系列(15-30W)

典型性能: 15-30W输出功率适应单相或三相输入; 60-500Vac或80-700Vdc超宽电压输入; 产品尺寸3.94X1.97 inches(100X50X35-43mm); 双路隔离输出; 4000Vac高隔离电压; 转换效率高,待机功耗低
产品详情

  典型性能

  ◆ 15-30W输出功率适应单相或三相输入

  ◆ 60-500Vac或80-700Vdc超宽电压输入

  ◆ 产品尺寸3.94X1.97 inches(100X50X35-43mm)

  ◆ 双路隔离输出

  ◆ 4000Vac高隔离电压

  ◆ 转换效率高,待机功耗低

  应用领域

  ◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统

  产品性能

输入电压

65 - 500 Vac

80 - 700 Vdc

输入频率 Hz

47-440

输出电压精度 %

Vo1:±1

Vo2:±8

负载调整率 %

Vo1:±0.5

Vo2:±4.0

电压调整率 %

Vo1:±0.2

Vo2:±1.5

纹波/噪声(mV)

1% Vo1

1% Vo2

工作壳温

-40℃ - +70℃

开关频率KHz

60-100

短路保护

短路自恢复

隔离耐压

输入-输出:4000Vac

Vo1-Vo2:4000Vac

MTBF

3×105

安规要求

CSA/NRTL/IEC/EN 60950-1,CB-Report



  注:如无特殊说明,以下指标参数测试条件是,1个标准大气压下,Ta=25℃,标称输入电压和标称负载。

  产品选型

型号

输入电压V

输出电压Vdc

输出电流A

效率%

容性能UF

WDLK15D5-12

65-500Vac

80-700Vdc

+5.1/+12.0

+1.2/+0.4

79

2200/470

WDLK15D5-14

+5.1/+14.0

+1.2/+0.4

80

2200/470

WDLK15S9

9

1.6

81

1000

WDLK15S12

12

1.25

80

1000

WDLK30S13

200-500Vac

13

2.3

83

1000

  外型尺寸

  管脚定义

管脚

功能(单路)

描述(单路)

功能(双路)

描述(双路)

1

L

火线

L

火线

2

N

零线

N

零线

3

NC

空管脚

+Vo2

2路输出正

4

NC

空管脚

-Vo2

2路输出负

5

-Vo

输出地

+Vo1

1路输出负

6

+Vo

输出正

-Vo1

1路输出正
