产品中心

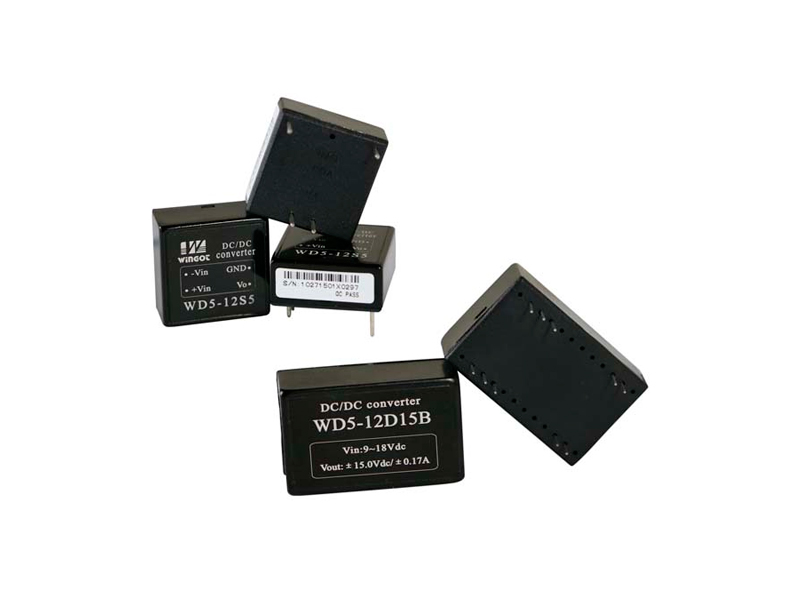

应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
|
输入电压 Vdc |
4.5-75 |
|
输出电压精度 % |
Vo1：±1 |
|
Vo2：±3 |
|
|
负载调整率 % |
Vo1：±0.5 |
|
Vo2：±4.0 |
|
|
电压调整率 % |
Vo1：±0.2 |
|
Vo2：±1.5 |
|
|
动态响应 （过冲/恢复时间） |
±4%Vo/400us |
|
纹波/噪声（mV） |
Vo≤5Vdc：50 |
|
Other：100 |
|
|
工作壳温 |
-40℃ - +95℃ |
|
开关频率KHz |
300 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出：1500Vdc |
|
输入-壳：1500Vdc |
|
|
输出-壳：500Vdc |
|
|
MTBF |
2×106 |
|
安规要求 |
GB 9254-2008 |
产品选型
|
型号 |
输入电压 Vdc |
输出电压 Vdc |
输出电流 A |
效率% |
容性能力 UF |
|
WD5-6S5 |
4.5-9 |
5.05 |
1 |
76 |
2200 |
|
WD5-6S7V8 |
7.8 |
0.64 |
78 |
2200 |
|
|
WD5-6S12 |
12 |
0.42 |
80 |
470 |
|
|
WD5-12S5 |
9-18 |
5.05 |
1 |
78 |
2200 |
|
WD5-12S12 |
12 |
0.42 |
81 |
470 |
|
|
WD5-12S15 |
15 |
0.33 |
81 |
470 |
|
|
WD5-12S24 |
24 |
0.21 |
83 |
220 |
|
|
WD5-24S5 |
18—36 W:9-36 |
5.05 |
1 |
80 |
2200 |
|
WD5-24S12 |
12 |
0.42 |
82 |
470 |
|
|
WD5-24S15 |
15 |
0.33 |
82 |
470 |
|
|
WD5-24S24 |
24 |
0.21 |
84 |
220 |
|
|
WD5-48S5 |
36-75 W:18-75 |
5.05 |
1 |
80 |
2200 |
|
WD5-48S12 |
12 |
0.42 |
82 |
470 |
|
|
WD5-48S15 |
15 |
0.33 |
82 |
470 |
|
|
WD5-48S24 |
24 |
0.21 |
84 |
220 |
|
|
WD5-12D5 |
9-18 |
+5.05/-5.05 |
+0.5/-0.5 |
76 |
2200/2200 |
|
WD5-12D12 |
+12/-12 |
+0.21/-0.21 |
77 |
470/470 |
|
|
WD5-12D15 |
+15/-15 |
+0.16/-0.16 |
77 |
470/470 |
|
|
WD5-24D5 |
18-36 |
+5.05/-5.05 |
+0.5/-0.5 |
76 |
2200/2200 |
|
WD5-24D12 |
+12/-12 |
+0.21/-0.21 |
81 |
470/470 |
|
|
WD5-24D15 |
+15/-15 |
+0.16/-0.16 |
81 |
470/470 |
|
|
WD5-48D5 |
36-75 |
+5.05/-5.05 |
+0.5/-0.5 |
78 |
2200/2200 |
|
WD5-48D12 |
+12/-12 |
+0.21/-0.21 |
81 |
470/470 |
|
|
WD5-48D15 |
+15/-15 |
+0.16/-0.16 |
83 |
470/470 |
注1：此系列有两倍电压输入和四倍电压输入可选，尾缀加W表示宽压输入。
注2：输入电压9-□Vdc，启动电压是9.5-□Vdc。
注3：满足安规要求需要外围电路，详见产品单页说明书。
外型尺寸
A封装
B封装
管脚定义
|
管脚 |
功能(单路) |
描述(单路) |
功能(双路) |
描述(双路) |
|
1 |
+Vin |
输入正 |
+Vin |
输入正 |
|
2 |
-Vin |
输入负 |
-Vin |
输入负 |
|
3 |
-Vo |
输出负 |
Vo2 |
2路输出 |
|
4 |
NP |
无此管脚 |
COM |
公共端 |
|
5 |
+Vo |
输出正 |
Vo1 |
1路输出 |
A封装
|
管脚 |
功能(单路) |
描述(单路) |
功能(单路) |
描述(双路) |
|
1 |
NP |
无此管脚 |
NP |
无此管脚 |
|
2 |
-Vin |
输入负 |
-Vin |
输入负 |
|
3 |
-Vin |
输入负 |
-Vin |
输入负 |
|
9 |
NC |
空管脚 |
COM |
公共端 |
|
10 |
NC |
空管脚 |
NC |
空管脚 |
|
11 |
NC |
空管脚 |
Vo2 |
2路输出 |
|
14 |
+Vo |
输出正 |
Vo1 |
1路输出 |
|
15 |
NC |
空管脚 |
NC |
空管脚 |
|
16 |
-Vo |
输出负 |
COM |
公共端 |
|
22 |
+Vin |
输入正 |
+Vin |
输入正 |
|
23 |
+Vin |
输入正 |
+Vin |
输入正 |
B封装
